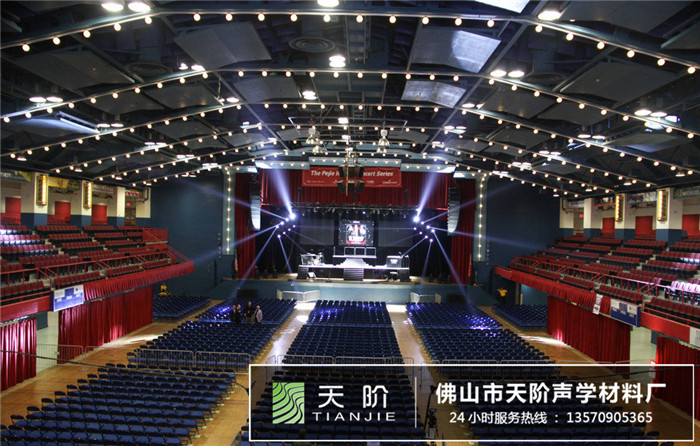

多功能演藝廳聲學案例

多功能演藝廳聲學是指在嚴格規定的聲學物理空間下利用燈光和聲音進行空間藝術創作的場所，是電視節目制作的常規基地，錄制聲音和攝錄圖像的藝術場所。嘉賓、主持及演職人員在里面進行工作、制作及表演。因此，除了必要的攝錄編設備外，它必須具有足夠的聲、光設備和便于創作的條件。

多功能演藝廳設計的內容
多功能演藝廳聲學裝修設計
多功能演藝廳電視燈光設計（基礎光設計和效果光設計）
多功能演藝廳消聲空調設計
多功能演藝廳電動座椅設計
多功能演藝廳播音臺控制臺設計
多功能演藝廳舞臺機械設計
多功能演藝廳擴聲設計和多功能演藝廳錄音設計
多功能演藝廳網絡傳輸系統設計
一、按面積分類：
分為大型綜藝演藝廳（800-2200┫）、中型綜藝演藝廳（400-600┫）、小型新聞專題類演播室（100-300┫）。
大型多功能演藝廳用于場面較大的表演、歌舞、戲曲、綜藝、會議活動等節目的拍攝，也可分區域進行景區選擇。
中型多功能演藝廳用于場面相對較小的歌舞、戲曲、智力競賽及座談會等。
小型多功能演藝廳以專題、虛擬、新聞、節目預告、樣板式教學節目為主。
按景區分類：
分為實景演播室、虛擬演播室（含半摳像的虛擬演播室）。隨著科技的發展，演播室的類別也細分的越來越多，目前還出來了LED演播室、3D演播室等等。
按視頻分類：
分為高清演播室（1080P）和標清演播室（720P）。

二、多功能演藝廳設計原則：
在現有房間的條件下，充分利用有限的投資的前提下，我們認為演播室工藝設計應該遵循以下原則：
先進性：
    多功能演藝廳的拍攝區、觀眾區可以根據節目的不同，靈活的進行調整，電視燈光設計可以滿足不同景區的拍攝要求，有先進、成熟的視頻技術進行合理搭配，支持?jǐn)?shù)據、語音、視像等多媒體應用，用基于數字視頻的技術替代傳統的模擬視頻的技術。
標準化和開放性
    多功能演藝廳室內建筑聲學設計指標嚴格聲學符合規范要求，演播室（廳）室內燈光設計符合電視拍攝的要求，視頻標準應遵循國際化標準，使用國內標準的PAL制式，演播室設計按照國際化標準建造應用最新的布線方法，根據現有的設備進行合理配套，使得新老設備均能正常使用，為了今后的發展事先預留出應用端口及軟硬件的升級換代，提供開放性的解決方案，室內建筑聲學設計的混響時間可以根據節目的不同實現可變混響時間。
實用性和經濟性
    從實用性和經濟性出發，著眼于近期目標和長期的發展，選用先進的設備，進行最佳性能組合設計，利用有限的投資構造一個性能最佳的視頻操作系統。
安全性和保密性：
    在特殊使用的情況下，必須保證視頻文件信息保存和各種應用系統的安全。
可靠性和可用性：
    選用高可靠的產品和技術，充分考慮系統在程序運行時的應變能力和容錯能力，確保整個系統的安全與可靠。選用質量、性能、價格、服務、優異的品牌。
靈活性和兼容性：
    選用符合國際發展潮流的國際標準的軟硬件技術，以便系統有可靠性強、可擴展和可升級等特點，保證今后可迅速采用視頻網絡化發展出現的新技術，同時為現存不同的視頻設備（攝象機、錄象機、切換臺、字幕機等設備）提供互連手段。
擴展性和升級能力：
    多功能演藝廳設計應具有良好的擴展性和升級能力，選用具有良好升級能力和擴展性的設備。在以后對該演播室行升級和擴展時，必須能保護現有投資。應支持多種視頻格式、多種接口設置和多媒體實際應用。
設備的靈活性：
    多功能演藝廳裝修設計應進行專業的聲學設計，如門窗等應達到國標規定的隔聲量，混響時間T60、本底噪聲NR、快速語言傳遞指數RASTI也有嚴格的要求，演播室內設計應配置SJ電動卷幕機、SC隔聲鎖、SJ播音臺，宜建設浮筑結構，以減少固定振動或固體傳聲對節目錄制的影響。
     設備的靈活性主要表現在前后期配置平衡等方面，配合品支持的最先進的數字視頻技術，整個工作組可以流暢快速簡便地將視頻圖象信息文件從一臺機器傳輸?shù)搅硪慌_(tái)機器，可以遠距離傳輸，而無需圖像質量的改變，以適應機構的變化。同時也可以通過網絡的端口，以增加網絡的性能。

 三、演藝廳噪聲控制：
    演藝廳噪聲控制不力，是中小型演藝廳的一個主要問題。不少演藝廳因噪聲干擾音質極差，有的播放時有“翁翁”的本底噪聲，汽車?yán)嚷暫妥矒袈暎械纳踔翢o法使用。噪聲控制是演藝廳聲學設計的重要內容。噪聲控制的方法與措施，要因地制宜由所處的噪聲環境和控制標準所決定，沒有統一的模式。
 （一）噪聲標準
    從調查結果看，小型演藝廳的允許噪聲級不宜太低，太低實際上是不需要的。由于受工作條件和設備，器械等級限制，室內正常工作時，演員和工作人員走動將發出噪聲, 燈光。攝象機也會有較高噪聲，其綜合值一般已在35～40dB(A)，因此小型演播室的噪聲以35～40dBA，范圍為宜。若用噪聲評價曲線NR表示，相當于取NR25～35曲線（視面積大小和節目性質而定）。
    實踐證明，對中小型演藝廳有適量的背景噪聲，只要是連續的。均勻的，并不帶有能聽懂的語言聲和音樂聲的信息，還將有助于掩蔽攝象機、空調系統發出的噪聲干擾。
（二）空氣噪聲的控制控制空氣噪聲主要通過圍護結構和隔聲門窗來實現。
1. 圍護結構
要根據戶外環境噪聲值來確定其圍護結構。
    演藝廳由于進出人多，開閉要方便，噪聲要低；并搬運布景，道具還需要較大的門，故不易搞好。考慮到施工精度的限制和專用五金另件的缺乏，隔聲門的構造應盡量簡單。許多繁雜的構造，如多層曲折鏟口，重疊密封都是徒然增加制作麻煩，得不償失。近年來國內主要采取如下措施，切實可行地解決了門的隔聲問題。
(1)采用雙層門和門斗復合隔聲處理。門斗內強吸聲，以形成“聲閘”，有效地提高隔聲能力。
(2) 門縫做成簡單的斜口，兩周邊用工業毛氈包覆，關閉時即使有細縫，其本身也形成一個“消聲管道”。為提高“消聲”能力，門扇厚度應盡量增大，一般不少于7.5CM 。
    為保證上述房間的背景噪聲級，要求房間和樓板具有足夠的隔聲量。建議采用雙層隔聲墻、雙層隔聲門、聲閘房中同樣進行強吸聲、觀察窗采用雙層或三層隔聲窗。
